立ち上がり面と側面の取付部でX540サイズのDYNAMIXELを連結

ToPoFrame-540-540-Lは、DYNAMIXELのX540サイズ同士を連結するためのフレームです。2つの円形開口部を設けた立ち上がり面と、両側の取付部を備えたフレームです。サーボの取付面を組み合わせる構成に使用します。

材質はA5052で、光沢黒アルマイト処理を施しています。フレーム1個での販売です。

サイズ
外形寸法・取付穴位置は下部の寸法図をご確認ください。
素材
A5052（光沢黒アルマイト処理済み）
注意事項
  • ご購入前に、使用するサーボ・ホーンの取付部と、寸法図の穴位置・形状をご確認ください。
  • 本商品はフレーム1個での販売です。ねじ類は同梱しません。
  • 取付例のDYNAMIXELサーボは付属しません。
内訳
販売価格
（単価 × 入数）
 注文数

ToPoFrame-540-540-L

販売価格
（単価 × 入数）
990円(税込1,089円)
（990円 × 1個）
注文数
注文可能数
最小 1
※税込価格は目安です。最終的な消費税額は税抜合計額から計算されるため、変動する場合があります。

特徴

  • DYNAMIXELのX540サイズ同士を連結

    ToPoFrame-540-540-Lは、サーボを組み合わせた機構の連結に使用するフレームです。

  • 立ち上がり面を備えた接続フレーム

    2つの円形開口部を設けた立ち上がり面と、両側の取付部を備えたフレームです。サーボの取付面を組み合わせる構成に使用します。

  • 取付位置を図面と連結例で確認

    寸法図で外形と穴位置を確認し、着色した取付例でフレームの位置をご覧いただけます。

  • A5052・光沢黒アルマイト仕上げ

    材質にA5052を使用し、表面に光沢黒アルマイト処理を施しています。

内容物一覧

内容物数量備考
ToPoFrame-540-540-L1個フレーム本体
  • ねじ類は同梱しません。

仕様

商品名ToPoFrame-540-540-L
材質A5052
表面処理光沢黒アルマイト処理済み
販売単位1個
用途DYNAMIXELのX540サイズ同士の連結
形状立ち上がり面を備えた接続フレーム
外形・取付穴寸法図をご確認ください。

対応製品

取付例はDYNAMIXELのX540サイズ同士を組み合わせた構成です。取付部・ホーンの形状と穴位置を、使用する型番の図面と照合してください。

店内取扱いのDYNAMIXEL：XM540-W270-T/R

  • 同じサイズ区分でも型番により取付条件が異なります。ご購入前に寸法図と使用するサーボ・ホーンの取付部をご確認ください。

組立・取付

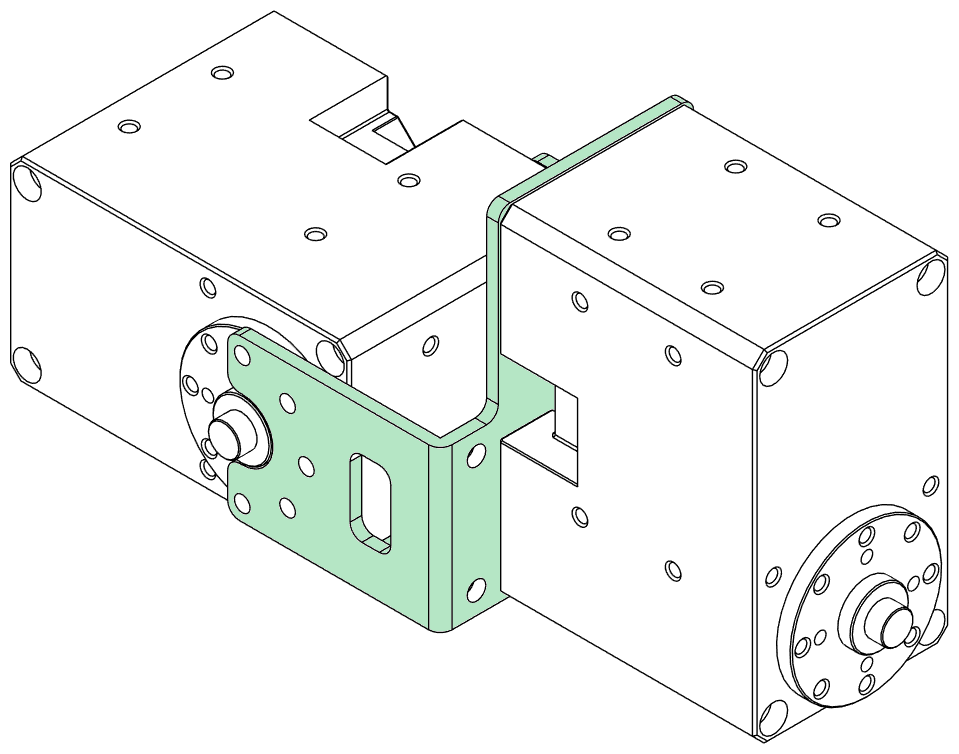

立ち上がり面と側面の取付部を使って、2台のサーボを組み合わせる連結例です。緑色の部分が本フレームです。

DYNAMIXELの連結例
DYNAMIXELの連結例（クリック・タップで拡大）
  • 図中の着色はフレームの位置を分かりやすく示すためのものです。実際の製品色を示すものではありません。

図面・組立資料

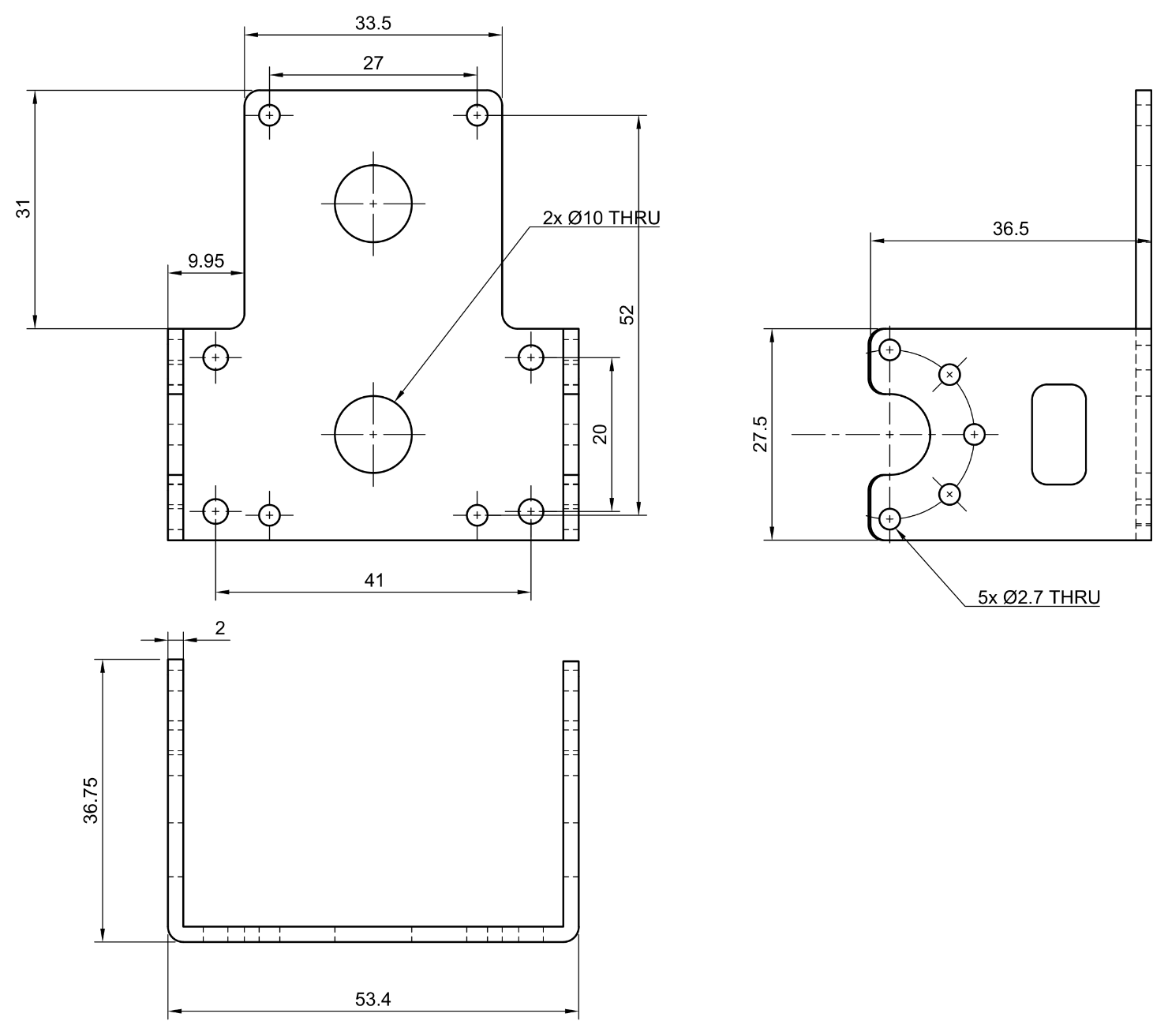

外形寸法、穴径・ねじの呼び、取付穴の位置は以下の図面をご確認ください。狭い画面では横にスクロールできます。画像をクリック・タップすると拡大できます。

寸法図
寸法図（クリック・タップで拡大）

図面：東海林ファジィロボット研究所

使用上の注意

  • 取り付けや配線の変更は、接続する機器の電源を切ってから行ってください。
  • サーボの取付部の深さに合った長さのねじを使用してください。長すぎるねじはサーボを損傷するおそれがあります。XM540-W270の取付時の注意もご確認ください。
  • 動作前にフレーム・ホーン・配線と周辺部品の干渉がないことを確認してください。
