ToPoFrame-430-430-U
X430サイズのDYNAMIXELを組み合わせるU型接続フレーム
ToPoFrame-430-430-Uは、DYNAMIXELのX430サイズ同士を連結するためのフレームです。ホーンを取り付ける面と、その両側に立ち上がる側面を備えたU型のフレームです。側面には取付穴と角形の開口部を設けています。
材質はA5052で、光沢黒アルマイト処理を施しています。フレーム1個での販売です。
特徴
- DYNAMIXELのX430サイズ同士を連結
ToPoFrame-430-430-Uは、サーボを組み合わせた機構の連結に使用するフレームです。
- U型フレーム
ホーンを取り付ける面と、その両側に立ち上がる側面を備えたU型のフレームです。側面には取付穴と角形の開口部を設けています。
- 取付位置を図面と連結例で確認
寸法図で外形と穴位置を確認し、着色した取付例でフレームの位置をご覧いただけます。
- A5052・光沢黒アルマイト仕上げ
材質にA5052を使用し、表面に光沢黒アルマイト処理を施しています。
内容物一覧
| 内容物 | 数量 | 備考 |
|---|---|---|
| ToPoFrame-430-430-U | 1個 | フレーム本体 |
- ねじ類は同梱しません。
仕様
| 商品名 | ToPoFrame-430-430-U |
|---|---|
| 材質 | A5052 |
| 表面処理 | 光沢黒アルマイト処理済み |
| 販売単位 | 1個 |
| 用途 | DYNAMIXELのX430サイズ同士の連結 |
| 形状 | U型フレーム |
| 外形・取付穴 | 寸法図をご確認ください。 |
対応製品
取付例はDYNAMIXELのX430サイズ同士を組み合わせた構成です。取付部・ホーンの形状と穴位置を、使用する型番の図面と照合してください。
店内取扱いのDYNAMIXEL：XM430-W350-T/R
- 同じサイズ区分でも型番により取付条件が異なります。ご購入前に寸法図と使用するサーボ・ホーンの取付部をご確認ください。
組立・取付

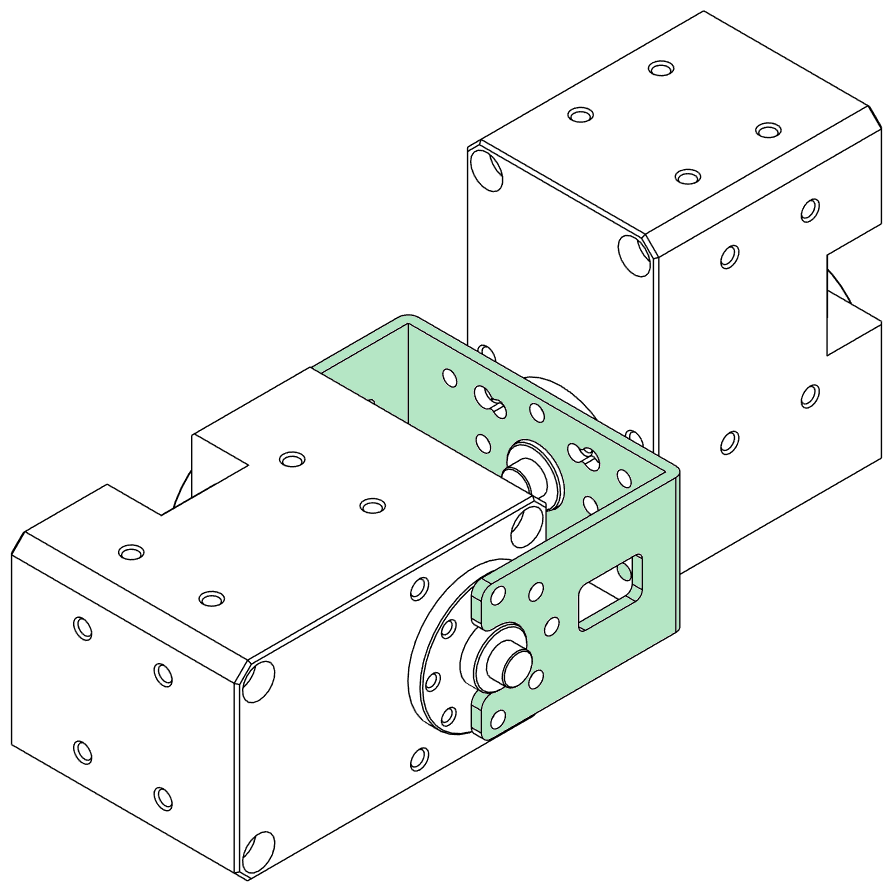

一方のサーボのホーン側をフレームで受け、もう一方のサーボと組み合わせる連結例です。緑色の部分が本フレームです。
- 図中の着色はフレームの位置を分かりやすく示すためのものです。実際の製品色を示すものではありません。

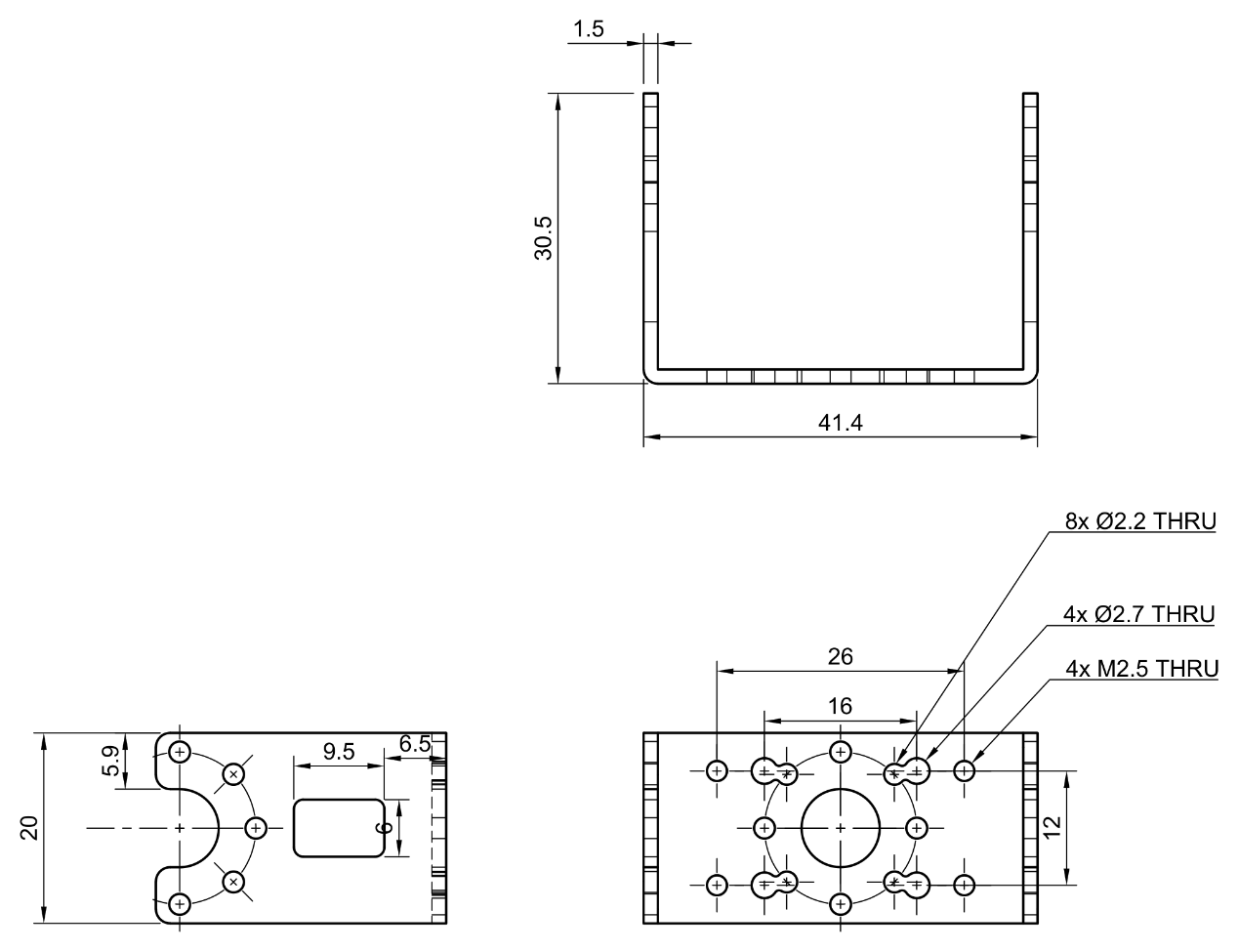

図面・組立資料
外形寸法、穴径・ねじの呼び、取付穴の位置は以下の図面をご確認ください。狭い画面では横にスクロールできます。画像をクリック・タップすると拡大できます。
使用上の注意
- 取り付けや配線の変更は、接続する機器の電源を切ってから行ってください。
- サーボの取付部の深さに合った長さのねじを使用してください。長すぎるねじはサーボを損傷するおそれがあります。XM430-W350の取付時の注意もご確認ください。
- 動作前にフレーム・ホーン・配線と周辺部品の干渉がないことを確認してください。
